• Минимальный диаметр вырубаемого отверстия – 3 мм.

• Минимальный габарит вырубаемого прямоугольного отверстия – 6 мм.

• Минимальное расстояние между вырубаемыми отверстиями, а также между отверстиями и краем ПУ – 3 мм.

• Минимальный диаметр вырезаемого отверстия – 1,5 мм.

• Минимальный габарит вырезаемого прямоугольного отверстия – 2 мм.

• Минимальное расстояние между вырезаемыми отверстиями, а также между отверстиями и краем клавиатуры – 1,5 мм.

• Минимальный радиус вырубаемых углов – 1 мм.

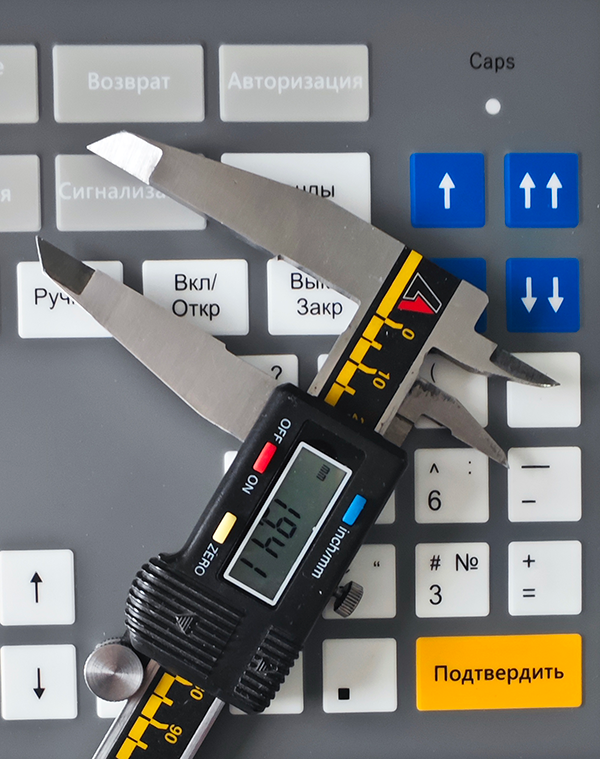

• Оптимальный размер клавиш – 10-14 мм.

• Минимальное расстояние между клавишами – 3 мм (между краями формовки).

• Минимальное расстояние от клавиши (края формовки) до края ПУ или до края сквозных окон – 5 мм.

• Выход шлейфа не может располагаться под клавишами (для клавиатур на гибкой печатной плате).

• Допустимый радиус изгиба шлейфа при вводе контактов в разъем не должен быть меньше, чем 5 мм.

Форма клавиши может быть любой: круглой, квадратной, треугольной, неправильной формы и др.

Радис угла клавиши - минимум 1 мм.

Формовку под светодиоды рекомендуется выполнять высотой – 0,3-0,5 мм. при диаметре окна – 4-6 мм.

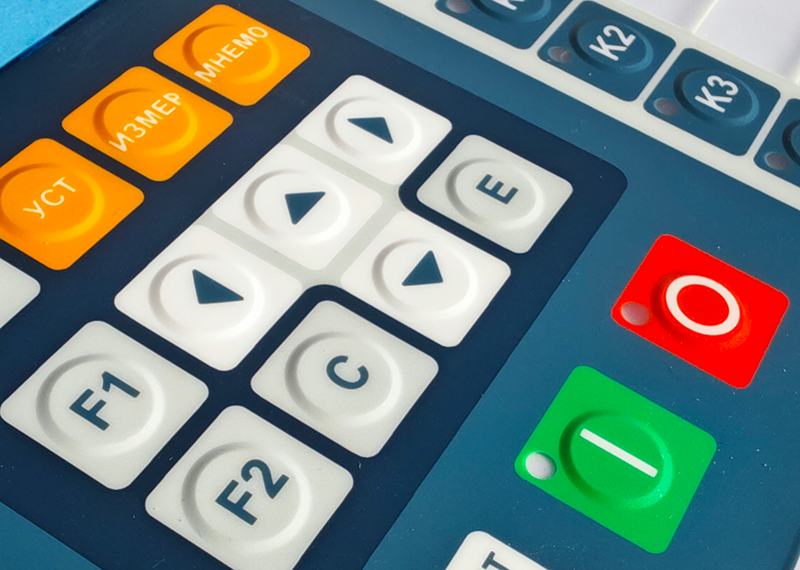

Виды формовки пленки в местах расположения клавиш:

• Oбщий подъем:

  размер – оптимально 10-14 мм;

  высота – 0,2-0,5 мм.

• Буртик (по контуру):

  размер – оптимально 12-14 мм;

  высота – 0,2-0,4 мм.

• Пуклевка (сфера с тактильным эффектом "щелчек"):

  размер – оптимально диаметр 10 мм;

  высота – 0,4-0,6 мм.

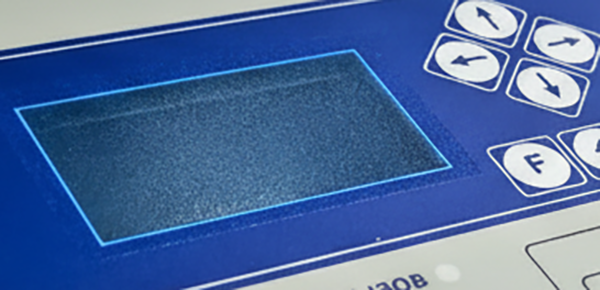

Прозрачные окна в зависимости от конструкции и пожеланий заказчика - глянцевые и матовые.

Минимальное расстояние от края прозрачного окна под дисплей до края ПУ – 5 мм.

Минимальное расстояние от края прозрачного окна под дисплей до края формовки – 5 мм.

Окна под светодиод оптимально делать матовым (через глянцевое виден кристалл светодиода).

Минимальное расстояние от прозрачного окна под светодиод до края формовки – 5 мм.

• Минимальная ширина свободных линий – 0,3 мм.
• Минимальная ширина линий для перекрытия цветов – 0,5 мм. Рекомендуемая - 0,8 мм.

• Минимальная ширина зазоров между линиями, буквами, знаками – 0,3 мм.

• Минимальный размер шрифта – 2 мм.

• Минимальная толщина обводки клавиши – 0,6 мм. Рекомендуемая - 0,8 мм.

Точность первичного подбора цвета зависит от целого ряда факторов. Несмотря на то, что цвет может быть указан по каталогу, есть ряд объективных причин, влияющих на точнсть совпадения:

• Каталоги RAL и Pantone отпечатаны офсетным способом, офсетными красками, на офсетной бумаге.

• Краски в составе клавиатуры нанесены на обратную сторону пленки, которая оказывает влияние на цвет;

• Краски в составе клавиатуры часто перекрывают друг друга (т.е. лежат уже не на белом фоне).

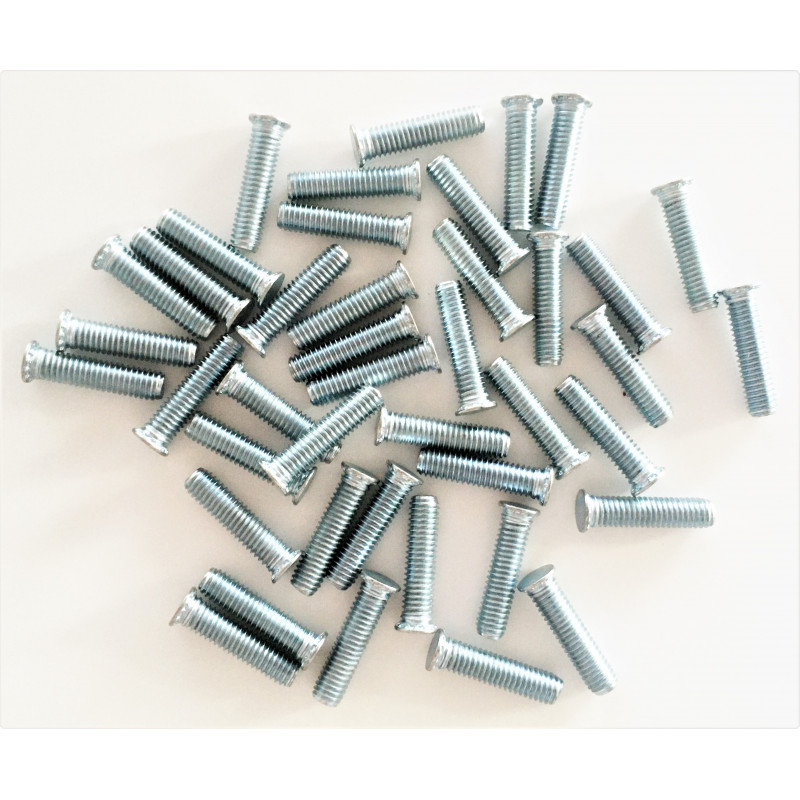

• Диаметр крепежных отверстий ПУ – 2 мм и более.

• Минимальное расстояние от края крепежного отверстия (края зенковки) до края ПУ (а так же сквозных отверстий и окон) – 3 мм.

• Минимальное расстояние между крепежным элементом и краем клавиши – 5 мм.

• Минимальное расстояние от края крепежного элемента до края прозрачного окна – 4 мм.
